AVV/AWA − 0,6/1 kV & AVV/SWA − 0,6/1 kV
AVV/AWA − 0,6/1 kV & AVV/SWA − 0,6/1 kV
- Model: AVV/AWA & AVV/SWA
- Tiêu chuẩn áp dụng: TCVN 5935-1
- Cấp điện áp (Uo/U): 0,6/1 kV
- Cấu tạo: ruột nhôm, cách điện PVC, giáp sợi kim loại, vỏ PVC
- Số lõi dẫn điện: 1, 2, 3, 4
- Thương hiệu: CADIVI
- Xuất xứ: Việt Nam

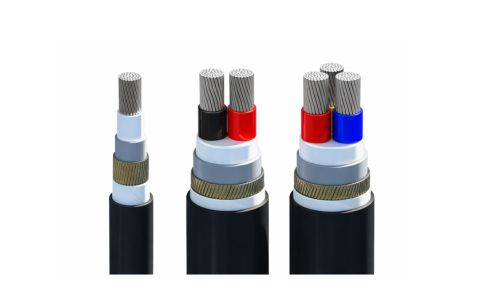

AVV/AWA − 0,6/1 kV & AVV/SWA − 0,6/1 kV
CÁP ĐIỆN LỰC, RUỘT NHÔM, CÁCH ĐIỆN PVC, GIÁP SỢI KIM LOẠI, VỎ PVC
Cáp điện hạ thế AVV/AWA, AVV/SWA dùng cho hệ thống truyền tải và phân phối điện đi ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định trong các công trình dân dụng và công nghiệp.

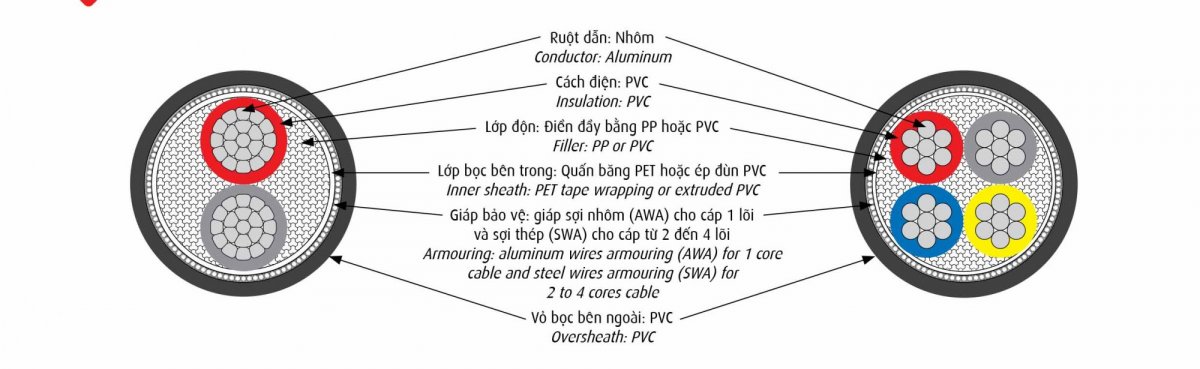

Cấu trúc cáp điện hạ thế AVV/AWA & AVV/SWA
- Ruột dẫn: Làm bằng nhôm (Al) có trọng lượng nhẹ và khả năng dẫn điện tốt.
- Lớp cách điện: PVC (Polyvinyl Chloride) giúp cách điện cho từng lõi cáp.
- Lớp độn: PP hoặc PVC giúp lấp đầy khoảng trống giữa các lõi và giữ cáp tròn chắc chắn.
- Lớp bọc bên trong: PVC ép đùn hoặc quấn băng giúp cố định và bảo vệ lõi cáp.
- Lớp giáp bảo vệ:
+ AVV/AWA: Giáp sợi nhôm (Aluminium Wire Armour) thường dùng cho cáp 1 lõi.
+ AVV/SWA: Giáp sợi thép (Steel Wire Armour) thường dùng cho cáp từ 2 đến 4 lõi, giúp tăng khả năng chịu lực và chống va đập cơ học.
- Vỏ bọc bên ngoài: PVC giúp bảo vệ cáp khỏi tác động của môi trường khi lắp đặt ngầm.
Tiêu chuẩn áp dụng
TCVN 5935-1/ IEC 60502-1
TCVN 6612/ IEC 60228
Nhận biết lõi
Bằng màu cách điện:
+ Cáp 1 lõi: Màu đen.
+ Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) - xanh lục & vàng (TER).
Bằng vạch màu trên cách điện màu trắng:
+ Cáp 1 lõi: không vạch.
+ Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).
Hoặc theo yêu cầu khách hàng.
Đặc tính kỹ thuật
- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70°C.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là:
+ 140°C, với tiết diện lớn hơn 300mm2.
+ 160°C, với tiết diện nhỏ hơn hoặc bằng 300mm2.

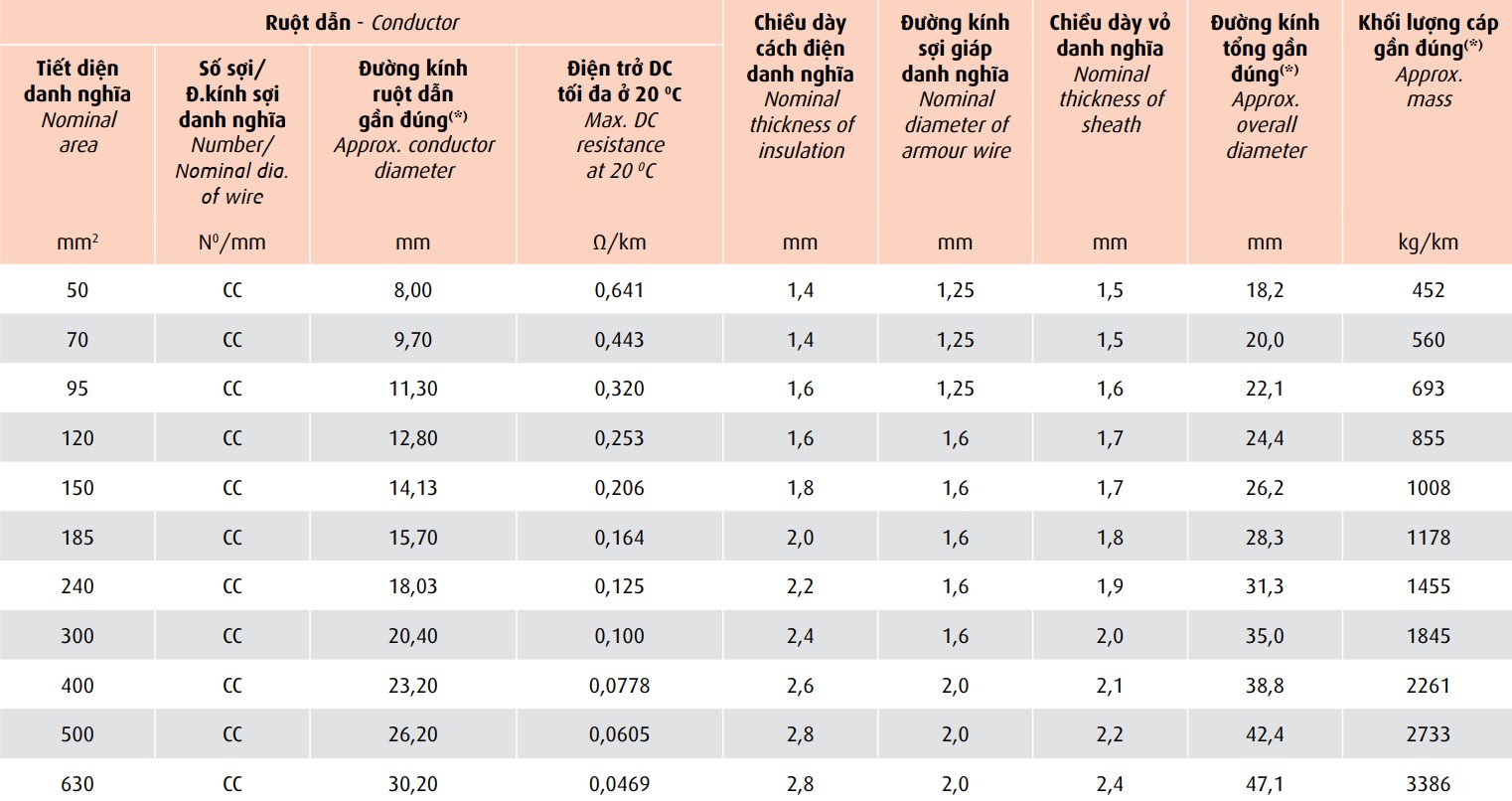

CÁP AVV/AWA - 1 LÕI
CC: Ruột dẫn tròn xoắn ép chặt.
(*): Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

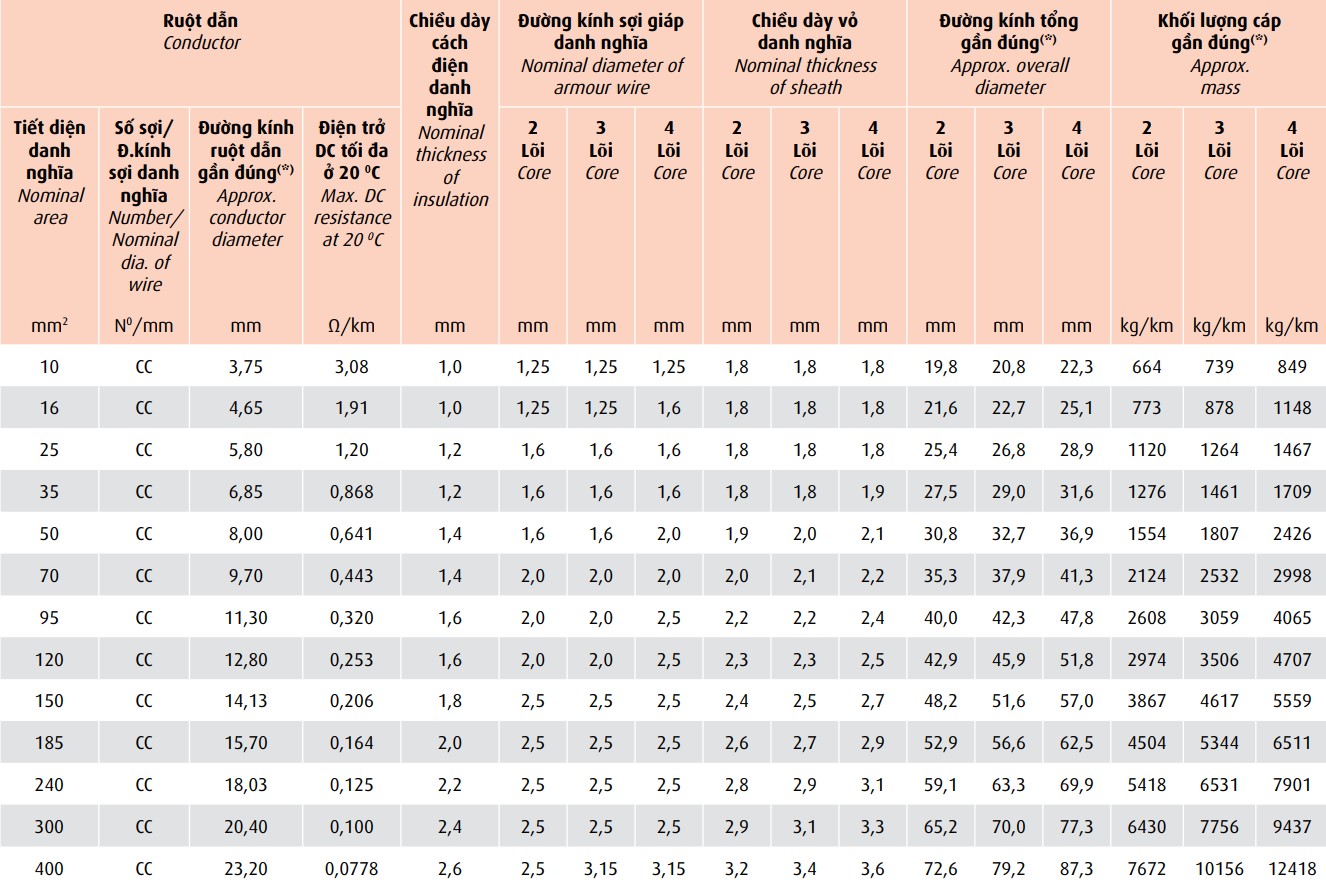

CÁP AVV/SWA - 2 ĐẾN 4 LÕI
CC: Ruột dẫn tròn xoắn ép chặt.
(*): Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

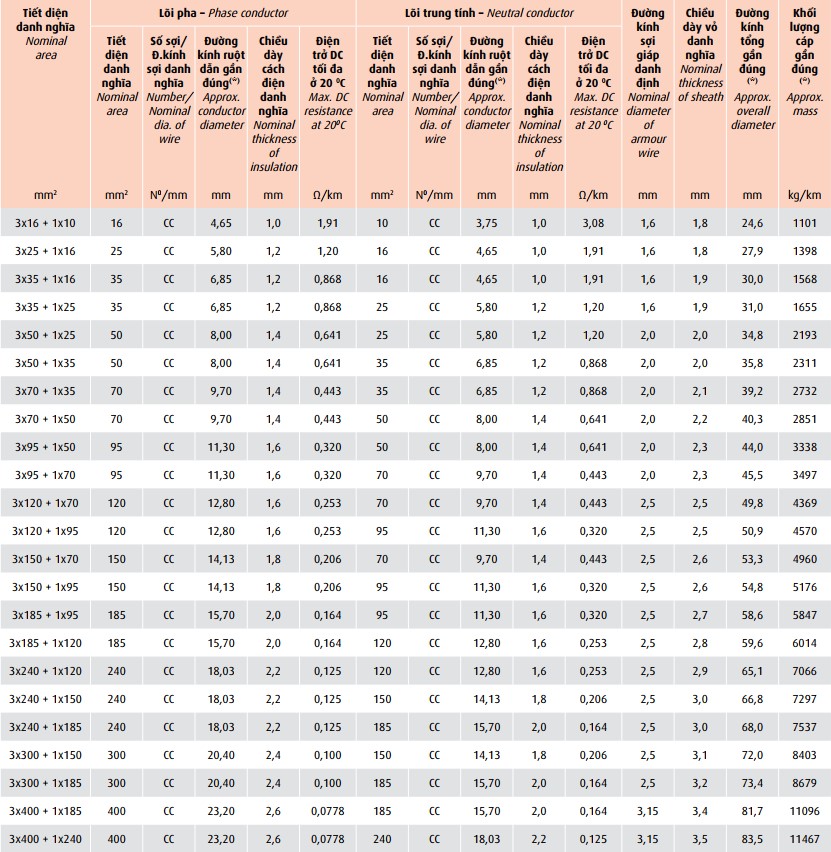

CÁP AVV/SWA - 3 PHA + 1 TRUNG TÍNH
CC: Ruột dẫn tròn xoắn ép chặt.
(*): Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
